利用光电倍增管（PMT）和单光子雪崩二极管（SPAD） 等技术， 可以实现单个光子的探测并将其转换为机器可读信号。在量子科学前沿领域， 超导纳米线单光子探测器（ SNSPD） 具有无可比拟的效率（>90%） 、极低抖动（<20皮秒）、极低暗计数（<1次/秒） 以及高探测速率（>Gcps） 。然而，其最高效率通常取决于入射光的偏振状态。

在 量子网络 和 光子量子计算 等应用中，从信号传输到检测过程中保持其偏振态至关重要； 若未加以有效管理， 这可能成为系统性能的瓶颈。事实上，温度变化或光纤弯曲等环境因素会导致偏振态漂移，从而随时间推移影响系统的可靠性。例如， 在机架式系统中使用的短距离光纤（数米长度）就可能出现这种情况——这类系统通常用于部署量子处理单元（QPU）、量子网络（QN） 或光学地面站（OGS）。

为应对这一挑战，ID Quantique开发了保偏光纤耦合SNSPD （ PMF SNSPDs）， 该解决方案将高性能检测与可靠的偏振控制相结合。这简化了系统集成流程， 尤其适用于需要长期稳定性与免维护操作的场景。使用PMF SNSPD时， 无需担心最后一段光纤中的偏振扰动。

当前单光子探测（ SPD）领域的黄金标准是超导纳米线单光子探测器（SNSPD）。这类器件由一条蜿蜒的超导纳米线构成，其超导特性始终维持在接近超导阈值的状态（详见图1。单个光子的吸收会在纳米线中产生局部但可测量的电阻峰值。目前，IDQuantique（IDQ）生产的SNSPD器件具有超高效率（>90%）、超低抖动（<20皮秒）、极低暗计数（<1次/秒）及高探测速率（>Gcps）等优势。这使得SNSPD在光子实验和工业应用中的适用范围远超其对应的单光子雪崩二极管（SPAD）或光电倍增管（PMT）。然而，SNSPD卓越的探测效率也存在一个缺陷：探测器的蜿蜒结构决定了光子吸收方向具有方向选择性，从而将最大可实现探测效率限制在特定偏振方向。

SNSPD 性能取决于偏振状态。

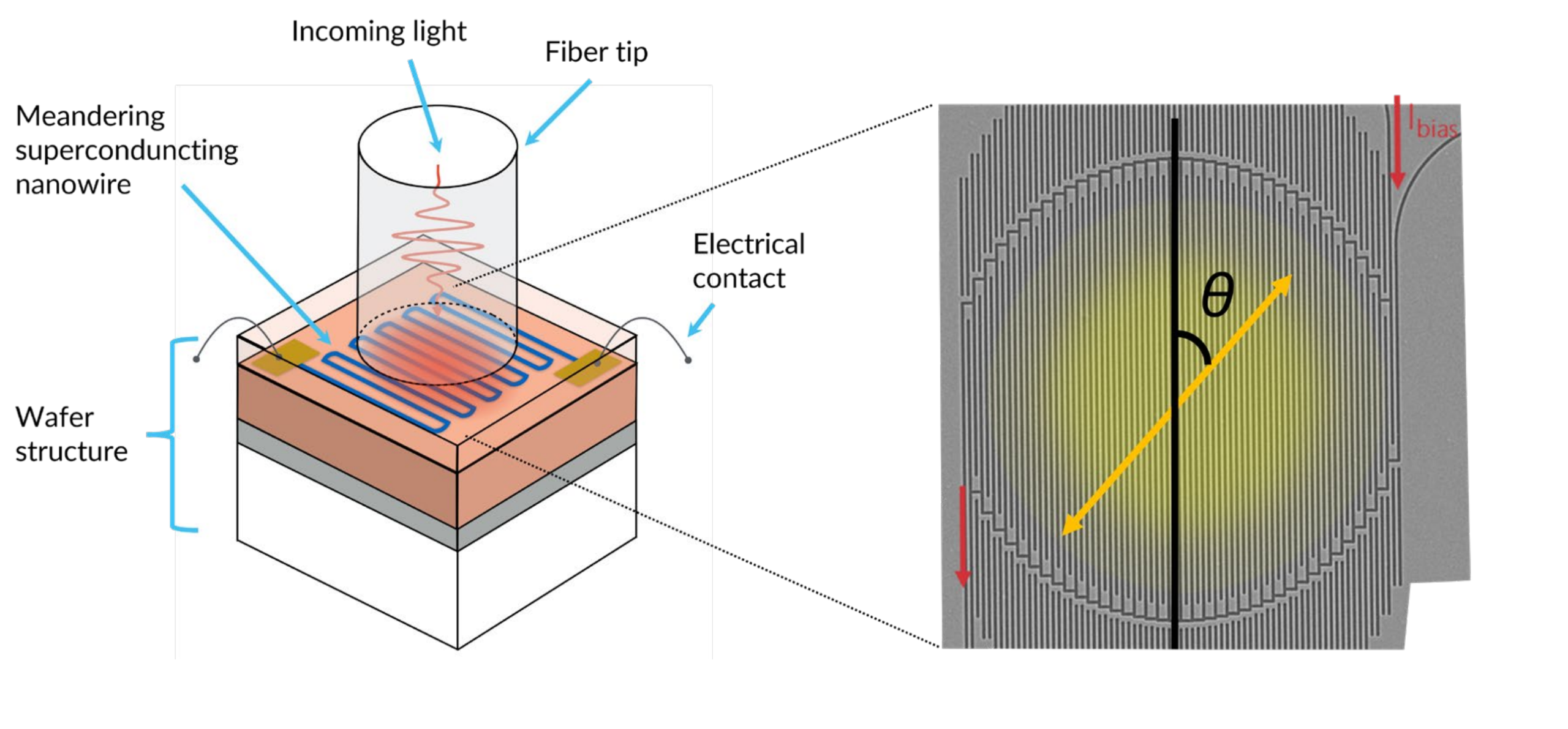

图1：典型SNSPD探测器的示意图及其架构，图中显示光纤尖端恰好位于探测器感光区域上方，用于引导入射光。[1]。插图为典型SNSPD探测器的扫描电子显微镜（SEM）图像。带电流偏置的超导纳米线（Ibias）沿特定方向（以黑色垂直线标示）蜿蜒延伸，这一特性构成了其偏振依赖性效率的基础。当光子偏振方向与蜿蜒路径平行时（即θ= 0°),可实现光子的最大吸收效率（即最佳探测器效率）。

当输入光的线偏振方向倾斜角度为θ ≠ 0° 时（如图1插图所示）,SNSPD 的效率会降低 。事实上，纳米线的蜿蜒结构提供了特定的优选检测方向；只有当光偏振方向与该优选方向平行时,才能实现完全的检测效率[2]。这种依赖关系并非仅仅是可能性，因为 输入光的偏振状态可能因多种原因发生变化， 例如： 输入光纤的弯曲 、扭转和/或温度波动 。这些扰动通常是光在光纤中传播时偏振发生改变的原因,最终会影响检测性能 。传统的应对方法是在将光注入探测器之前加装偏振控制器来校正这些偏振扰动,在实验室环境中通常足以满足需求。另一种解决方案是采用 IDQ 公司的偏振不敏感型 SNSPD ，该器件采用螺旋迂回结构，但其效率通常略低。

• 用于空间至地面量子密钥分发（QKD） 的光学地面站（ OGS）， 如图所示 ：
• 一个配备量子网络设备的量子化数据中心机房。
• 限制访问的量子计算设施。

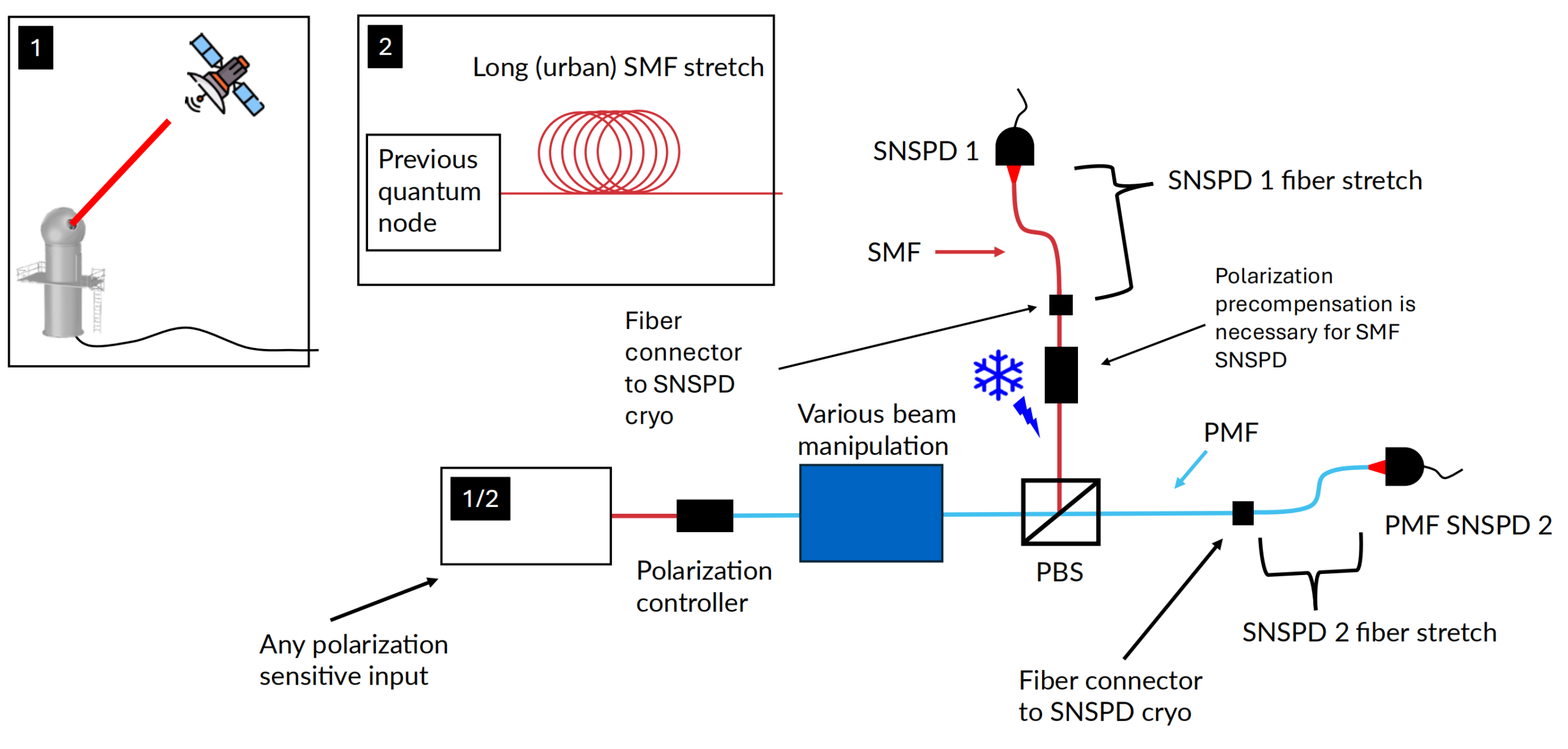

图2，典型的空间 QKD 方案或量子网络中的节点。诸如(1)空间至地面 QKD 或(2)量子网络节点等应用所处的严苛环境要求最后一段光纤也必须采用 PMF 材料， 以避免在探测器前（如 水平臂 ） 出现偏振漂移。事实上， 由于热不稳定性环境导致的偏振漂移是普遍现象   因此需要在输入端配置偏振控制器并后续使用 PMF 技术。这能够为 QKD 应用提供正确的测量基矢，从而确保较低的量子比特误码率（QBER） 。对于量子网络应用而言，采用 PMF – SNSPD 技术可避免给系统增加不必要的复杂性：若使用标准 SNSPD ,则需在最后一段光纤中额外增加偏振控制步骤（类似于最后一个PBS后的 垂直臂 ）。而采用PMF 耦合SNSPD 技术可简化系统 。 因此，在这些应用中  ,如 水平臂 所示 ,使用PMF SNSPD 技术具有 显著优势 。

保偏光纤（PMF）

保偏光纤（ PMF） 是一种特殊类型的光纤， 其设计旨在确保光在光纤传输过程中保持两种相互正交的特定偏振态 。与标准单模光纤（ SMF） 不同——后者会因应力或温度变化等环境因素导致所有输入偏振态随传播路径发生偏移—— PMF 利用其高双折射特性来维持光的这两种特定偏振态。 双折射现象是由结构不对称性引起的， 通常是通过沿光纤纤芯嵌入的应力施加部件（应力棒） 实现的，如图3所示。这会导致两种正交偏振模式（通常称为快轴和慢轴） 以不同的相速度传播。 由于 PMF 出口处的偏振态通常仍呈轻微椭圆形， 表征 PMF 的关键参数是消光比V， 其定义为[6]:

，

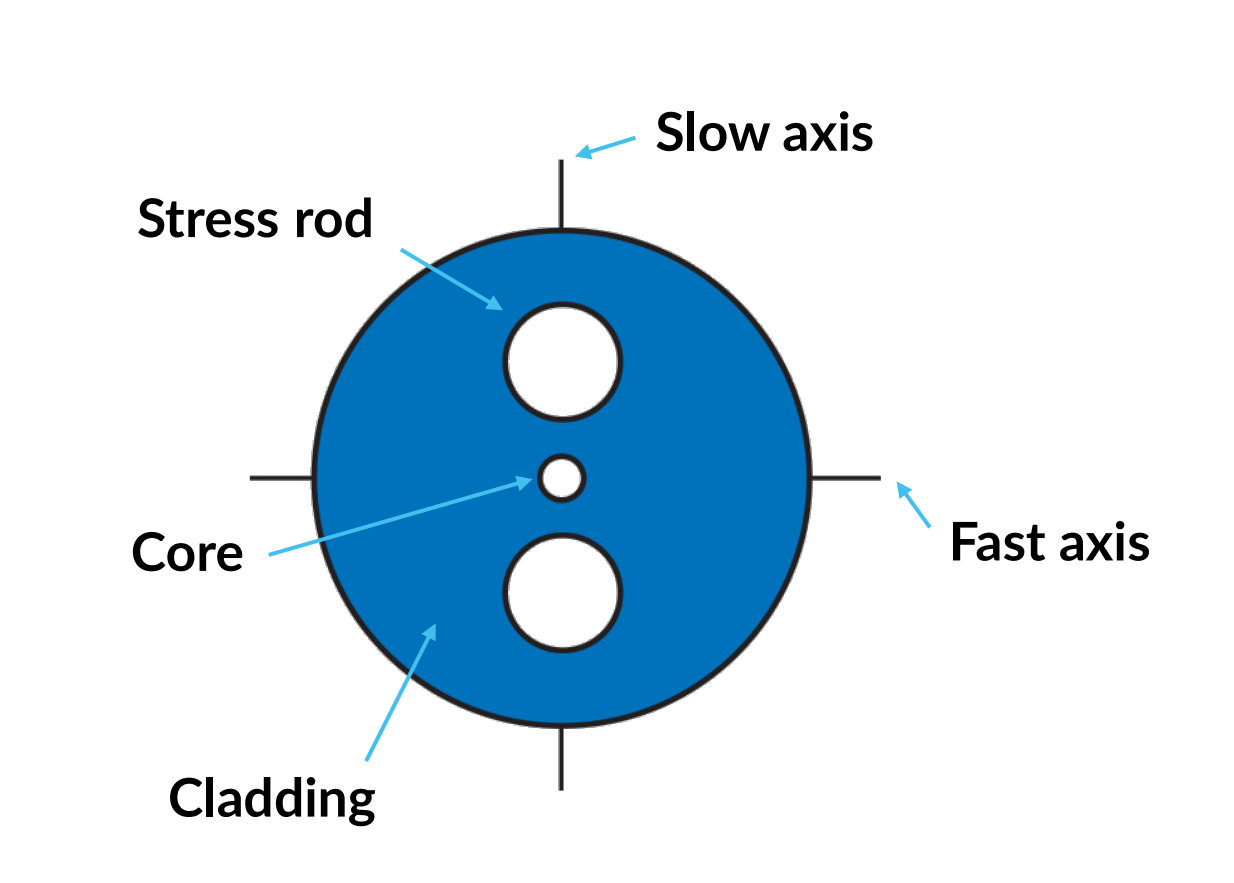

图 3 ,熊猫型 PMF 的横截面示意图，展示了用于实现正确双折射效应的应力棒、包层及芯层排列结构。[7]。改编自[7]。

通过 PMF SNSPD 在整个检测过程中保持偏振状态

为满足对偏振敏感的精密实验需求， ID Quantique为其SNSPD器件 （集成于ID281和 ID281  Pro系统中） 提供了采用保偏光纤耦合SNSPD（ PMF SNSPD） 的选项 。该设计可确保从光路输出端到探测器芯片本身的整个传输过程中， 偏振态均得以保持。

通过这一方案， 现在无需对探测器进行额外的偏振控制即可实现峰值效率，并可使整个系统全部采用PMFSNSPD器件。这不仅提升了系统稳定性，还同时简化了整体系统及其场束缚操作。用户无需担心最后一段光纤中的偏振漂移问题。此外，该方案在保持IDQSNSPD器件低暗计数率的同时，仍能确保抖动、效率和恢复时间方面的可靠性能。这使得用户能够在空间到地面的QKD、量子网络中的纠缠分发以及光子量子计算等对偏振敏感的实验中， 实现操作简便性而不牺牲性能。

典型应用场景：EPB量子网络

EPB量子网络[8]是美国一家商业化运营的量子网络 。该网络总部位于田纳西州查塔努加市，旨在支持量子技术在真实应用场景下的研发 、测试及商业化应用 。它为致力于开发下一代量子技术的工业界 、学术界及国家实验室提供接入平台 。这一软件定义的量子网络包含十个用户节点， 通过两个量子数据中心相互连接， 使用户能够根据具体应用场景（如量子通信 、量子计算乃至量子传感应用）自主设计和配置网络运行方案。

像EPB量子网络这样的量子网络充分展示了采用PMFSNSPD解决方案的优势。事实上，量子数据中心之间绵延的城市单模光纤链路确实存在偏振漂移现象，这要求在光路入口处以及SNSPD前端实施偏振控制。相比之下，PMFSNSPD解决方案可直接将光信号从光路传输至SNSPD，无需额外的偏振控制（如图4所示）。因此，PMFSNSPD方案能够减少所需机架空间、提高工作周期利用率，并整体降低运营成本与复杂度。

图4，（左）EPB量子节点的图像。照片由EPB量子网络提供   经许可使用。

（右图）通常   对于偏振敏感型应用（如量子处理单元（QPU）、量子网络（QN）节点或光学地面站（OGS） ），在将光子输入SPD之前，需要配备偏振对准控制单元。使用 PMF SNSPDs可 降低系统复杂度 和机架占用空间，从而 降低成本 并 提高占空比 。

PMF SNSPD探测器的问世标志着单光子探测技术的重大突破 。采用该方案后， 用户无需再担心探测器输入端前最后一段光纤中的偏振对准问题， 系统可直接达到最佳效率， 并在任何使用条件下均保持稳定 。这一创新使得多个此类探测器能够集成于同一低温恒温箱中， 显著简化了系统架构， 便于在实验室和现场环境中部署 。这些探测器延续了ID Quantique一贯的卓越性能： 极低暗计数率 、高探测效率 、极小的时间抖动以及快速的响应速度。 采用PM光纤可稳定系统效率， 这一特性在空间受限或环境条件多变时尤为宝贵 。这使得 SNSPD 技术更适用于高要求的应用场景， 例如太空至地面的量子密钥分发 、基于量子纠缠的量子网络以及光子量子计算平台 。该技术的成功实施证明其具备实际部署条件， 并凸显了利用SNSPD 技术重新定义操作简便性的巨大潜力。

[1] M. Caloz, “Superconducting nanowire single-photon detectors for quantum communication applications“, PhD thesis, nr. 5413, Université deGenève (2019).

[2]Y. Fei et al., “Fast and accurate measurement of the polarization-dependent detection efficiency of superconducting nanowire single photon detectors“, Optics Express 30, 36456 (2022).

[3] D. Spegel-Lexne et al.,“Storage Buffer of Polarization Quantum States Based on a Poled-Fiber Phase Modulator”, arXiv:2504.13185 (2025).

[4]Y. Pelet et al.,“Entanglement-based clock syntonization for quantum key distribution networks. Demonstration over a 50 km-long link”, arXiv:2501.16796 (2025).

[5]J. F. de Boer et al.,“Polarization sensitive optical coherence tomography – a review”, Biomedical Optics Express 8, 1838 (2017).

[6] https://www.sukhamburg.com/support/technotes/fiberoptics/cablebasics/pmcharacterization.html[7] https://www.thorlabs.com/images/GuideImages/7706_S350-HP2_SGL.jpg

[8] https://quantum.epb.com/
