Project Description
图片由 BioPixS Ltd.公司提供
扩散光学成像系统测试靶
扩散光学成像测试靶标是嵌入在仿体材料中的经典测试靶标，涵盖更广泛的光学特性，具备独特功能，可用于测试扩散光学成像系统的分辨率、校准情况及畸变程度。
以下是 BioPixS 公司现有的一系列扩散光学成像测试靶标，这些靶标专为生物光子学成像应用设计，具备独特特性，可满足多种应用需求，如反射式和透射式近红外光谱（NIRS）成像、空间频域成像、内窥镜检查、高散射介质成像以及高光谱成像。
BioPixS 公司提供多款漫反射成像测试靶标，产品具备独特特性，专为生物光子学应用设计。
主要产品

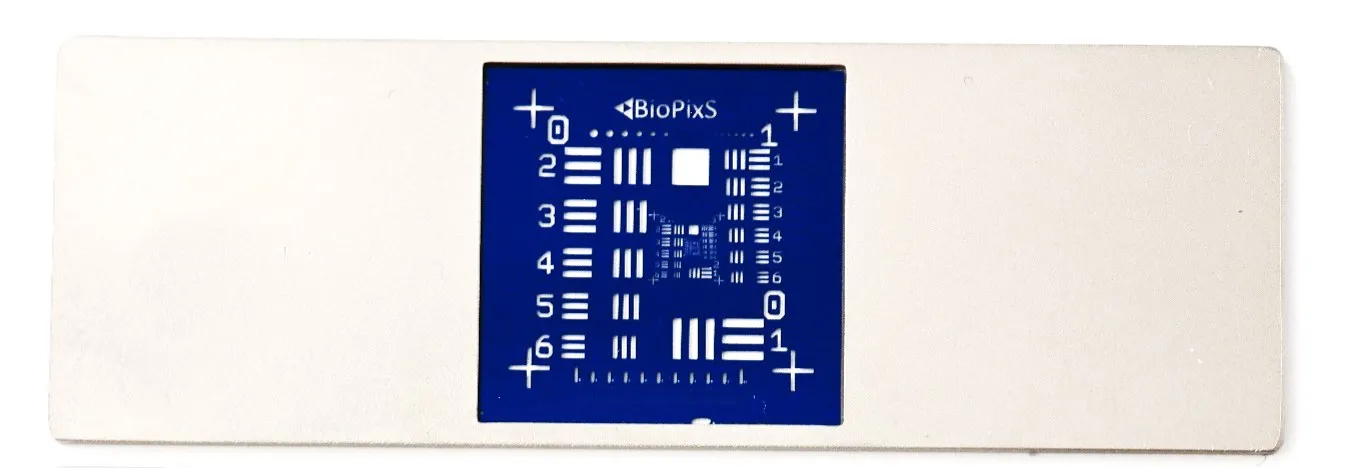

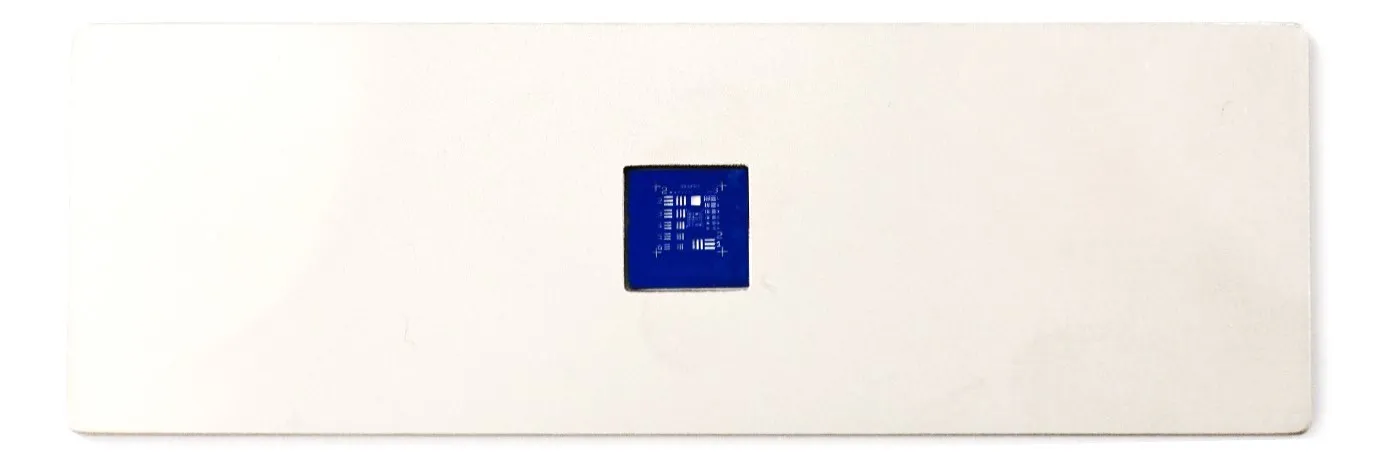

Product 1: Multi-purpose negative – high resolution test targets, USAF group 0 to 8
| 产品 1：多用途负靶 —— 高分辨率测试靶标，USAF 0 至 8 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
 |
|
| 光密度 | ＞5 |
| 尺寸 | 75×25 毫米 |
| 厚度 | 0.5 毫米（嵌入 1.5 毫米厚的不锈钢载玻片中） |
| 边缘 | 斜边 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 钠钙玻璃 |
| 分辨率 | 最低：0 组 1 号元素；最高：8 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 负靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、10、100 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹; 散射系数（μₛ'）=5、10、15、20 cm⁻¹; |
Product 2: Multi-purpose negative – high resolution test targets, USAF group 2 to 8
| 产品 2：多用途负靶 —— 高分辨率测试靶标，USAF 2 至 8 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
 |
|
| 光密度 | >5 |
| 尺寸 | 75×25 毫米 |
| 厚度 | 0.5 毫米（嵌入 1.5 毫米厚的不锈钢载玻片中） |
| 边缘 | 斜边 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 钠钙玻璃 |
| 分辨率 | 最低：2 组 1 号元素；最高：8 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 负靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、10、100 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 吸收系数（μₐ） | 0.05、0.1、0.2、0.3 厘米⁻¹ |
| 约化散射系数（μₛ'） | 5、10、15、20 厘米⁻¹ |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹;散射系数（μₛ'）=5、10、15、20 cm⁻¹; |

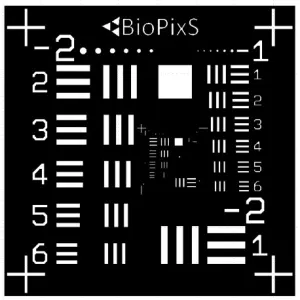

Product 3: Multi-purpose negative – low resolution test targets, USAF group -2 to 5
| 产品 3：多用途负靶 —— 低分辨率测试靶标，USAF -2 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
 |
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：-2 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 负靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |

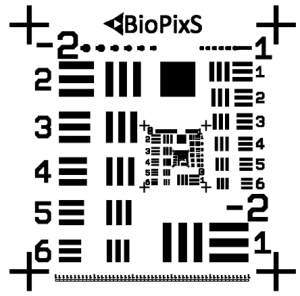

Product 4: Multi-purpose positive – low resolution test targets, USAF group -2 to 5
| 产品 4：多用途正靶 —— 低分辨率测试靶标，USAF -2 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
 |
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：-2 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 正靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |
Product 5: Multi-purpose negative – low resolution test targets, USAF group 0 to 5
| 产品 5：多用途负靶 —— 低分辨率测试靶标，USAF 0 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
 |
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：0 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 正靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、十字线测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |
Product 6: Multi-purpose positive – low resolution test targets, USAF group 0 to 5
| 产品 6：多用途正靶 —— 低分辨率测试靶标，USAF 0 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
 |
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：0 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 正靶 |
| 测试内容 | USAF 分辨率测试、孔径测试、点扩散函数（PSF）测试、十字线测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |
Product 1: Multi-purpose negative – high resolution test targets, USAF group 0 to 8
| 产品 1：多用途负靶 —— 高分辨率测试靶标，USAF 0 至 8 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
|
|
|
| 光密度 | ＞5 |
| 尺寸 | 75×25 毫米 |
| 厚度 | 0.5 毫米（嵌入 1.5 毫米厚的不锈钢载玻片中） |
| 边缘 | 斜边 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 钠钙玻璃 |
| 分辨率 | 最低：0 组 1 号元素；最高：8 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 负靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、10、100 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹; 散射系数（μₛ'）=5、10、15、20 cm⁻¹; |
Product 2: Multi-purpose negative – high resolution test targets, USAF group 2 to 8
| 产品 2：多用途负靶 —— 高分辨率测试靶标，USAF 2 至 8 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
|
|
|
| 光密度 | >5 |
| 尺寸 | 75×25 毫米 |
| 厚度 | 0.5 毫米（嵌入 1.5 毫米厚的不锈钢载玻片中） |
| 边缘 | 斜边 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 钠钙玻璃 |
| 分辨率 | 最低：2 组 1 号元素；最高：8 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 负靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、10、100 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 吸收系数（μₐ） | 0.05、0.1、0.2、0.3 厘米⁻¹ |
| 约化散射系数（μₛ'） | 5、10、15、20 厘米⁻¹ |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹;散射系数（μₛ'）=5、10、15、20 cm⁻¹; |
Product 3: Multi-purpose negative – low resolution test targets, USAF group -2 to 5
| 产品 3：多用途负靶 —— 低分辨率测试靶标，USAF -2 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
|
|
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：-2 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 负靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |
Product 4: Multi-purpose positive – low resolution test targets, USAF group -2 to 5
| 产品 4：多用途正靶 —— 低分辨率测试靶标，USAF -2 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
|
|
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：-2 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 正靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |
Product 5: Multi-purpose negative – low resolution test targets, USAF group 0 to 5
| 产品 5：多用途负靶 —— 低分辨率测试靶标，USAF 0 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
|
|
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：0 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 正靶 |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、十字线测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |
Product 6: Multi-purpose positive – low resolution test targets, USAF group 0 to 5
| 产品 6：多用途正靶 —— 低分辨率测试靶标，USAF 0 至 5 组 | |
| 测试内容 | USAF分辨率测试、孔径测试、点扩散函数（PSF）测试、带标注的朗奇刻线测试 |
|
|
|
| 光密度 | ＞3 |
| 尺寸 | 22×22 毫米 |
| 厚度 | 0.18 毫米（聚合物薄膜） |
| 边缘 | 无相关数据 |
| 应用领域 | 高光谱成像、空间频域成像、漫反射成像 |
| 背衬材料 | 光学体模 |
| 背衬材料厚度 | 2 - 3 毫米 |
| 基底 | 聚合物 |
| 分辨率 | 最低：0 组 1 号元素；最高：5 组 6 号元素 |
| 表面质量 | 10-20 |
| 类型 | 正靶 |
| 测试内容 | USAF 分辨率测试、孔径测试、点扩散函数（PSF）测试、十字线测试、带标注的朗奇刻线（1、5 线 / 毫米）测试 |
| 背衬材料特性 | 16 种光学特性，详见下文 |
| 背衬材料折射率 | 1.4 |
| 光学特性 | 可从以下 16 种组合中选择： 吸收系数（μₐ）=0.05、0.1、0.2、0.3 cm⁻¹；散射系数（μₛ'）=5、10、15、20 cm⁻¹； |
- 扩散光学成像
- 反射式和透射式近红外光谱（NIRS）成像
- 空间频域成像
- 内窥镜检查
- 高散射介质成像
- 高光谱成像
