Pixel illuminator-EX 像素式显微光照射模块

像素式显微光照射模块是Pinpoint Photonics公司推出的即插即用同轴激光照射模块。

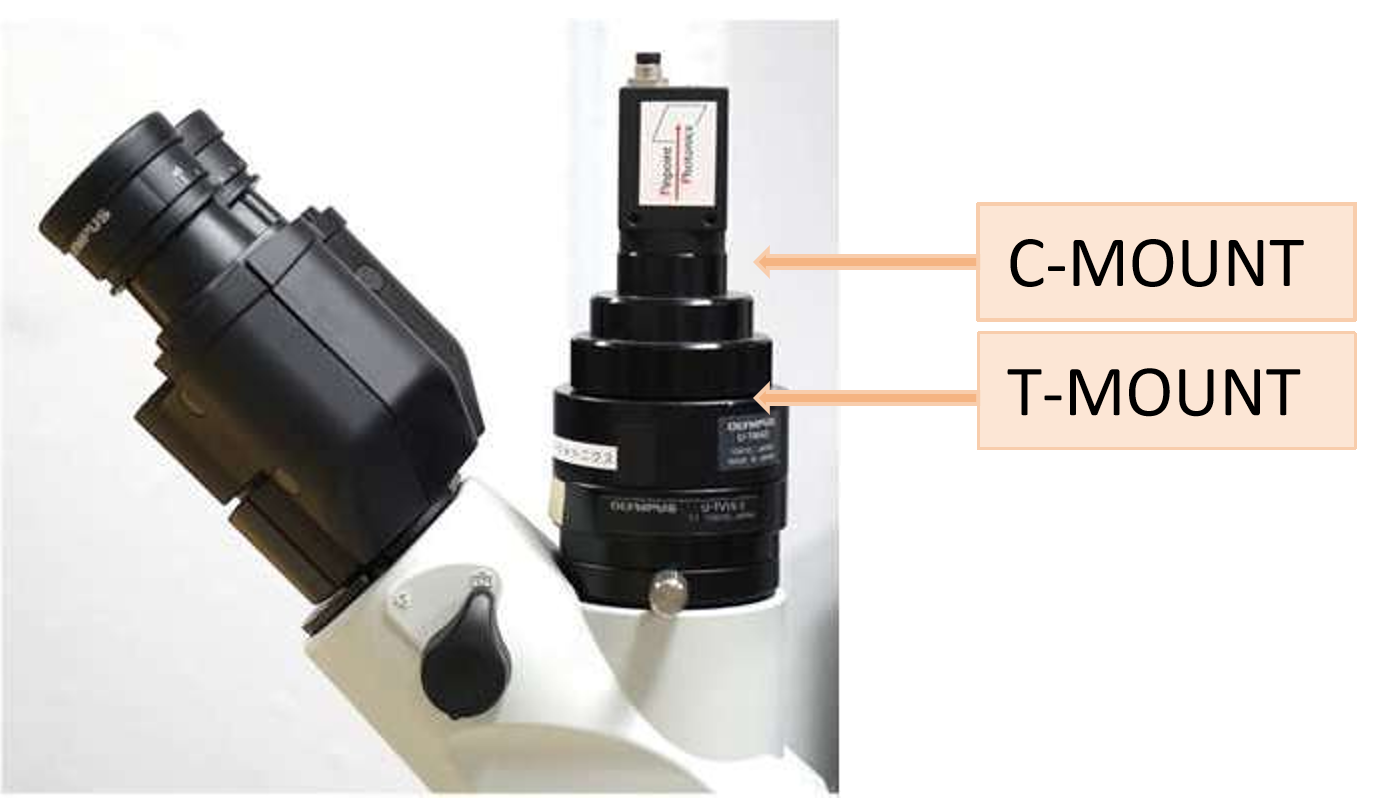

该激光照射模块可直接安装在生物显微镜的T-Mount端口，无需拆卸、改造显微镜原有落射光路，即可为普通荧光显微镜增加可编程微区激光光刺激能力，实现成像与激光激发照射同轴同步进行。额外的C-Mount接口，可安装sCMOS，SPAD，EMCCD相机，进行高灵敏度实时观测。

核心特点：相机端口复用，同一个接口既可以采集样品图像，又输出激光刺激；软件在成像视野内圈选任意区域，振镜控制激光精准照射到目标位置，实现像素级图形光刺激。波长覆盖 340 nm ~1550 nm，支持多波长激光选配。

工作原理

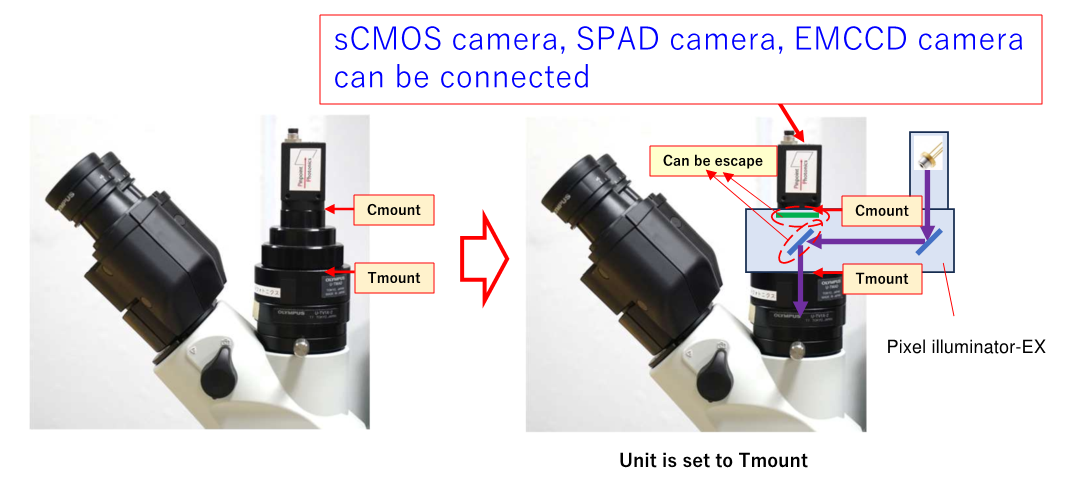

1.光路接入方式：模块安装在显微镜 T-mount端口，内置分光光路，将激光导入显微镜原有成像光路，沿相机成像的反向光路向下投射至样品面，实现成像光路与激光照射光路同轴，所见即所照。样品成像画面可实时叠加照射区域标记，方便定位校准。

2.光束扫描机制：内置二维振镜扫描系统，由计算机软件控制振镜偏转，驱动激光光束在样品视场内快速扫描。用户在图像界面绘制任意形状、大小的 ROI 感兴趣区域，振镜按图形轨迹扫描，在样品平面形成自定义像素化照射图案，可单点、多区域、连续图形照射；Twin 型号支持两路光斑同时独立照射。

3.激光能量与时序控制：软件可独立调节激光功率、照射时长、脉冲时序；搭配不同波长激光器，满足光激活、光漂白、光解笼锁等不同光化学反应的能量需求。

4.实时反馈：模块自带同轴监测相机，照射位置、光斑、能量区域可实时预览、记录，便于实验结果溯源。

和 DMD 数字微镜方案区别：DMD 是面光源一次性投影图案；本产品是振镜逐点扫描激光，单点功率密度更高，适合高能量需求的 FRAP、光转换、光解笼实验。

1. 安装便捷：即插即用，无需改造显微镜内部光路，兼容奥林巴斯、尼康、蔡司等主流倒置 / 正置显微镜；
2. 同轴可视化：成像与激光照射共用同一光路，视野所见区域即为激光照射区域，定位直观；
3. 波长覆盖广：紫外、可见光、近红外多波长可选，340 nm~1550 nm，适配多种光反应；
4. 高功率密度：激光振镜扫描，单点能量高，FRAP、光解笼实验效果好；Twin 型号支持双点同时刺激；
5. 灵活可编程：软件自由绘制任意照射图形，控制照射时序、功率，支持动态序列刺激；
6. 轻量化模块：相比搭建全套共聚焦光刺激系统，投入成本更低，升级原有显微镜即可。
7. C-Mount端口：可安装额外sCMOS，SPAD，EMCCD等高灵敏度相机，进行实时观测。

主要应用领域

• FRAP（荧光漂白恢复）：局部荧光分子光漂白，观测分子扩散动力学
• 光遗传学 Optogenetics：定点激活光敏感离子通道，神经细胞选择性激发
• Uncaging（光解笼锁）：紫外 / 可见光释放笼锁分子，局部触发生化信号
• 光转换 / 光开关荧光蛋白 Photoconversion / Photoswitching：局部光控荧光蛋白颜色切换，标记细胞追踪
• 荧光寿命成像FLIM：扫描激发FLIM成像
• 细胞光损伤、光毒性研究，单细胞定点刺激、贴壁细胞光筛选、细胞光穿孔

常规可选激光波长：405nm、 450nm、488nm、514nm、532nm、640nm连续激光器；

其他波长或双激光同时激发可定制；

脉冲激光器同样适用；
