CFD恒比鉴别器
恒定分数鉴别器（CFD）是一种电子设备，可为幅度变化但上升时间恒定的输入信号生成数字精确时间戳。
主要规格
- 紧凑（85×70×30毫米）和轻巧（100克）
- 单通道双输出模块
- 正负输入信号的判别
- 上升时间：<500ps
- 抖动：<15ps
- 最大重复频率：140MHz
- 最小输入可检测信号：+/- 100mV
- 最大输出信号：4V@50欧姆负载
- B2C 或 B2B 销售选项
包含在价格中
–CFD 模块
– 电源
– 物理延迟线， SMA 同轴电缆
主要功能
主要特点
我们的恒比鉴别器（CFD）结构紧凑，性能高。它允许用户转换模拟信号（例如，来自PMT的信号，来自脉冲激光器的同步输出信号等）变成数字的。CFD模块非常易于使用，可以与不同的显微镜或光谱装置结合使用。
| 输入信号 | 1通道 |
|---|---|
| 输出信号 | 2通道 |
| 接口类型 | SMA 或 SMB （可定制） |
| 输入电压极性 | 正信号 或 负信号 |
| 最小输入脉冲宽度 | 700 ps |
| 上升时间 | < 500 ps |
| 时间抖动 | < 15 ps |
| 输出信号脉宽 | 5ns 至 250ns |
| 最大重复频率 | 140 MHz |
| 可探测最小输入信号 | +/- 100 mV |
| 最大输入幅值 | 5 Vpp |
| 输出振幅 | 2.5V 或 4V @ 50Ω 负载 |
| 阻抗 | 50Ω |
| 延迟线长度 | 可通过外部电缆进行选择，其长度基于输入信号的上升沿时序 （1ns ~ 30 cm） |
| 电源 | 8-12V DC（建议 9 V DC 插座电源）最大 400mA |
| 电源接口 | 2.1/5.5 mm 同轴连接器或跨接电缆 |
| 尺寸 | 2.1/5.5 mm 同轴连接器或跨接电缆 |
| 重量 | 100克 |
Applications
紧凑性
我们的 CFD 模块尺寸 （85×70×30 mm） 使其易于操作。此外，其更小的尺寸使其即使在办公桌或工作台设置上也可以轻松实现。
单输入通道
FLIM LABS生产具有灵活单通道格式的CFD模块;此功能是克服其他仅适合实验室机架的笨重模块的不便的关键。
双通道输出
在 2 Ω 负载上具有 5.4V 和 50V 可选电压的双路输出允许额外复制判别信号。在日常实验室环境中，拥有额外的输出可能会很有用。
激光触发
内部激光触发频率范围为 80 至 1.25MHz。激光同步输出采用LVTTL @ 50Ohm或通过USB Type-c连接器的LVDS格式（FLIM LABS专有接口）。
外部激光触发也可以使用专用旋钮功能以及SMA连接器端口中的同步。信号中的外部同步必须采用LVTTL@50Ohm，并且可以驱动低至1KHz。
信号极性
我们的CFD可以处理正或负输入信号，这要归功于模块上的极性开关。
输出脉冲宽度
只需扭转专用电位计电平即可调整输出脉冲持续时间。值范围从最小 5ns 到最大 250ns。
物理延迟线
物理延迟线的存在提高了延迟线长度与输入信号上升时间匹配的灵活性。这确保了最佳的数字辨别。
应用实例
激光同步输出信号整形：激光同步输出信号的数字化
单光子探测器信号的数字判别
由于我们从头开始设计和开发所有产品，因此我们的设计可以定制。我们可以根据您的需求轻松调整激光器的技术规格。

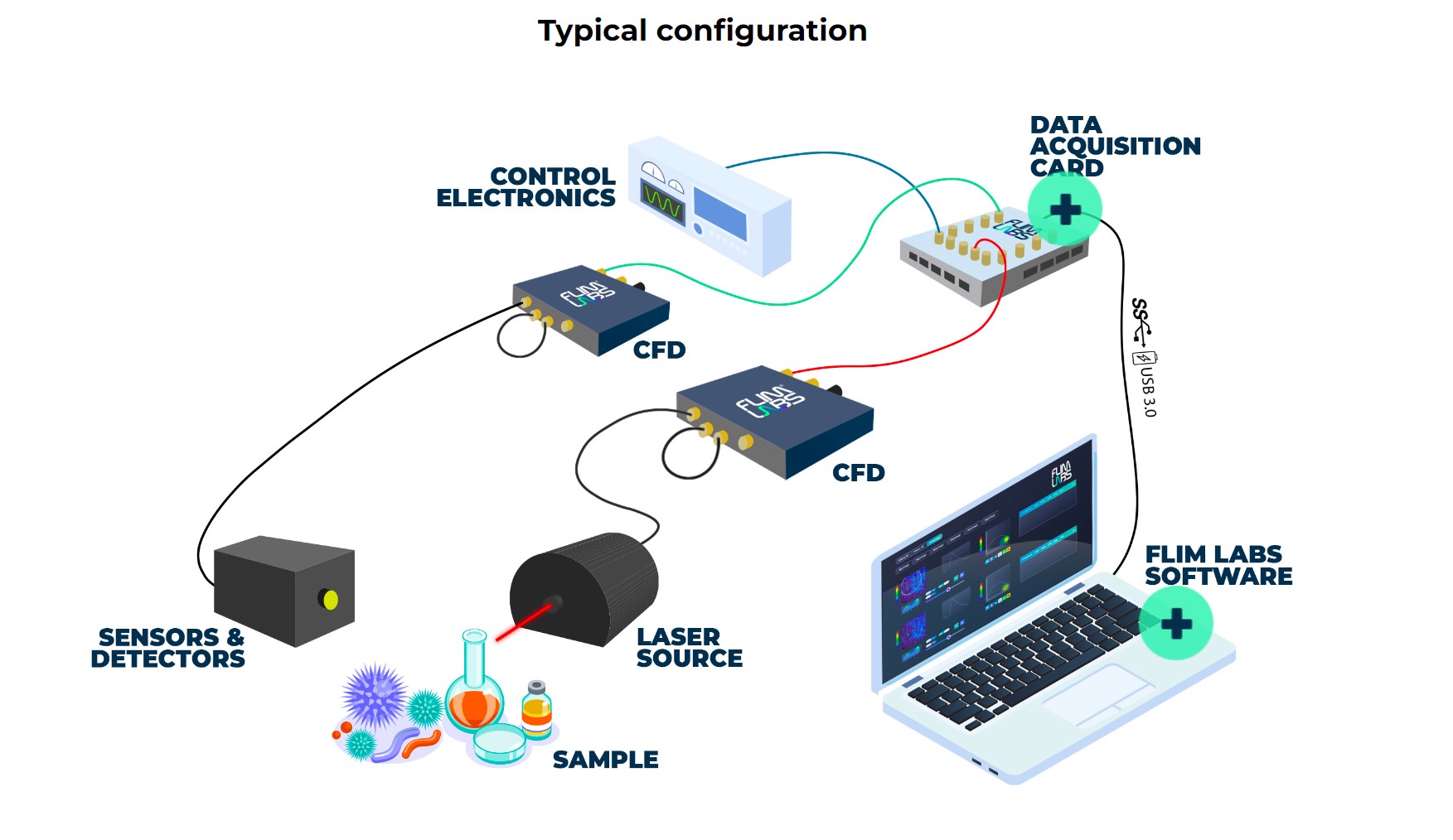

显微镜应用或光谱应用中使用CFD
典型系统
将FLIM LABS套件嵌入到现有设置中：双输出允许FLIM升级套件的集成
