FLIM数据采集卡
我们紧凑的USB供电数据采集卡专为荧光寿命成像和光谱测量而设计。它是便携式的，其功能体现了FLIM LABS的专业知识和使命。
主要规格
- 便携式
- 即插即用
- 可定制（基于FPGA技术）
- 尺寸小巧紧凑（101 x 139 x 28 mm）
- USB供电
- 重量轻（仅120g）
- 具有点扫描成像功能
- USB 3.0高速接口
主要特点
我们的采集卡专为进行荧光寿命成像和光谱测量而设计。它旨在为基于荧光寿命的应用引入一种新的范式，它可以毫不费力地用于任何类型的实验室，从工作台到光学工作台。
| 最短可分辨荧光寿命 | 50 ps |
|---|---|
| 技术 | 现场可编程门阵列 （FPGA） |
| 通道总数 | 11 个 SMA 单端输入，用于 LVTTL 50 欧姆 1 个 SMA 激光触发输入（同步输入），用于 LVTTL 50 欧姆信号1 个 SMA 激光触发输出（同步输出） LVTTL 50 欧姆，用于调制外部脉冲激光源13 个 USB-C LVDS 输入/输出，可配置用于探测通道以及激光同步输入或同步输出 （FLIM LABS 专有接口） |
| 通道接口 | LVTTL 50 欧姆，通过 SMA 接头（5 V 最大输入信号损坏级别） LVDS 通过 USB Type C 型端口（FLIM LABS 专有接口） |
| 工作原理 | 单光子时间标签记录 |
| 输入脉冲宽度 | > 1.5ns |
| 最小时间通道宽度 | 48ps |
| 定时精度 （σ/√2） | 300ps |
| 死区时间 | 1.5纳秒 |
| 微分非线性 | < 0.5% rms |
| 采集时间长度 | 不受硬件限制 |
| 支持的激光同步重复频率 | 从 1KHz 到 80MHz |
| 每个输入通道的峰值计数率 | 640 Mcounts/s |
| 总持续计数率，所有输入通道的总和 | 100 Mcounts/s |
| 最小像素停留时间 | 1微秒 |
| 外部参考信号的最短周期 | 1微秒 |
| 电脑接口 | USB 3.0 超高速micro- B |
| 电脑要求 | 最小 2 GHz CPU ，最小 6 GB 内存 |
| 操作系统 | Windows， Mac， Linux |
| 电源 | USB 供电 |
| 尺寸 | 101.3x139x28 毫米 |
| 重量 | 120 克 |
Applications
紧凑性和便携性
尺寸（101 x 139 x 28毫米）和重量轻（仅120克）可实现极高的便携性。
此外，采集器的USB供电连接使其可以在便携式设置甚至户外使用。
成像和光谱学
由于我们数据采集卡上的I/O设计是可定制的，因此某些通道可以配置为荧光采样或成像重建信号，例如像素，线和帧时钟。此外，通道可用于将数据采集与正在使用的其他设备同步，例如声光学偏转器AOD、压电平台piezo stages和其他一般实验室设备。
软 件
该数据采集卡可作为无源即插即用设备与我们的数据重建和分析软件结合使用。
（FLIM数据采集卡附带基本软件许可证）
多通道
共有 26 个 I/O 通道：
- 11 SMA 单端输入，用于 LVTTL 50 欧姆
- 1 个 SMA 激光触发输入（同步输入），用于 LVTTL 50 欧姆信号
- 1 个 SMA 激光触发输出（同步输出）LVTTL 50 欧姆，用于调制外部脉冲激光源
- 可配置 13 个 USB-C LVDS 输入/输出
单光子采样
单光子采样功能使您可以访问大量信息，并允许您应用于多种技术，例如荧光相关光谱（FCS），荧光共振能量转移（FRET），近红外光谱（NIRS）。
通道LED指示灯
每个通道上都有一个 LED 灯，每当特定端口上有信号时，LED 灯就会亮起。此功能为用户提供即时反馈，用户无需示波器即可确保将最佳数据传输到数据采集卡。
DIY哲学
该数据采集卡是为生物光子学技术的DIY方法而设计的。FLIM LABS卡的独特功能和规格使用户可以访问传统和尚未开发的领域，几乎是与我们的卡兼容的任何实验装置。
连续激光器系统装置
我们的FLIM采集卡可以与连续激光器联合使用，因为它能够对单光子微时间（光子相对于最接近的激光脉冲的时间延迟）及其宏时间（光子相对于整个实验采集时间的到达时间）进行采样。
主要技术参数
单光子时间标签记录，单次精度为 <300 ps （σ/√2）。 24 或 48 ps 时间通道分辨率，1.5 ns 死区时间。USB 3.0 SuperSpeed 接口允许高达 100 M 计数/秒的延长数据传输速率，并可应对高达 640 M 计数/秒的突发。我们的模块可以处理多种类型的FLIM或荧光寿命测量/应用/实验。
接口和连接类型
我们的数据采集卡具有用于LVTTL 50欧姆接口的SMA连接器，具有与方向无关的USB Type-C端口，以并行和独立的方式工作，用于通过专有的FLIM LABS协议与FLIM LABS光纤耦合SPAD探测器和皮秒脉冲激光模块进行通信。USB Type-C允许用户友好和低成本的接口。USB 电缆也将根据端口使用类型进行颜色编码。
颜色编码连接

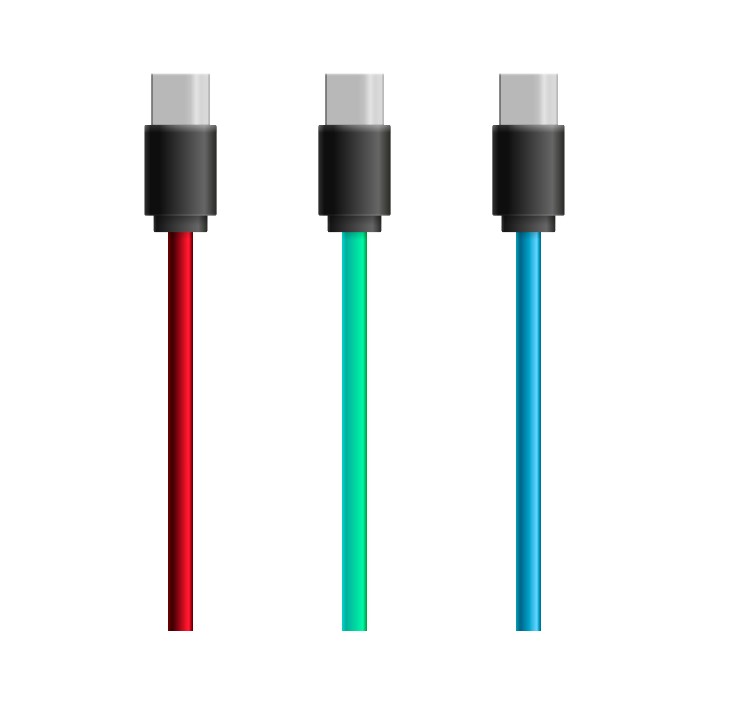

为了获得用户友好的硬件设置，我们引入了颜色编码的接口连接。外壳上的颜色和线条样式与与特定连接类型和范围关联的电缆颜色相匹配：
红：激光器
绿：荧光
青色：同步/成像信号
原始数据访问
由于FLIM LABS专有的文件扩展名，可以访问原始数据。得益于我们专用的SDK模块，用户可以直接读取设备流式传输的数据，并编写自己的软件例程来处理它们。
外壳设计

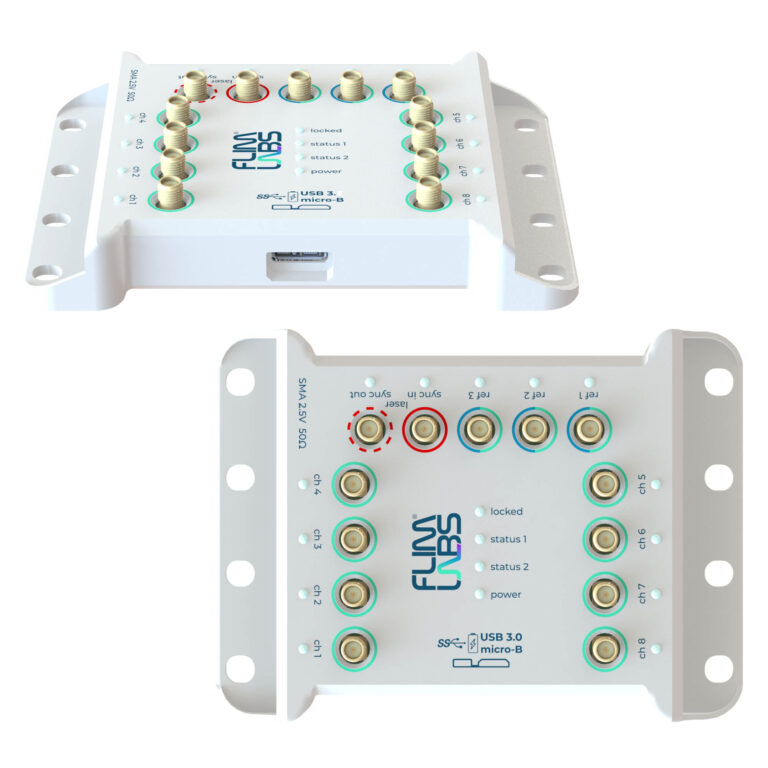

“翼形”外壳设计允许采集卡用螺栓固定在公制或英制光学工作台上，或者固定或绑在任何类型的机械支架上。
B2C B2B 定制设计
由于我们的技术是基于现场可编程门阵列（FPGA）的，并且我们从头开始设计和开发所有产品，因此我们的设计可以定制。如果您需要更多通道或不同的接口连接，甚至其他外形尺寸，我们可以根据您的需求轻松调整数据采集卡规格。
