Smaract模块化系统

SmarAct公司-模块化系统

学术研究和工业制造都在不断变化。

SmarAct公司-模块化系统插图1

设备需要具有适应性，才能满足新的要求并保持投资的可控性。
SmarAct 的模块化系统是一种产品概念，基于严格的模块化以及线性、旋转和角位移台之间的相互兼容性，客户可以在现场调整、修改和重新配置复杂的多轴定位系统。它允许组合 CLS、SLC、CGO、MLS 和 SR 产品系列的兼容位移台，形成复杂且可重新配置的定位装置。标准化的角支架、适配器和附件提供了将 SmarAct 的单轴平台组合成可转换仪器所需的灵活性，同时保证了由此创建的定位解决方案的高精度和质量。由于高度模块化以及大量组件和配件，SmarAct 模块化系统为构建您自己的装置提供了几乎无限的可能性。下面介绍的定位系统作为示例来展示 SmarAct 模块化系统的可能性和现场可重构性。

模块化 6D 定位系统示例

SmarAct公司-模块化系统插图2这种具有六个自由度的示例性定位系统对于X射线偏转领域中的应用是有用的，其中需要小占地面积，同时必须保持大行程范围。两个测角台形成一个具有共同旋转中心的欧拉摇篮。测角器平台顶部的旋转轴允许连续旋转。下面的 XYZ 系统可以在可寻址体积内自由定义公共旋转中心。如果应用需要 X 和 Y 轴上更大的行程范围，则可以将 CLS-5252 平台轻松更换为 CLS-5282，后者的行程范围增加了 20 毫米。由于 SmarAct 模块化系统内部的互兼容性，系统的高度保持不变。

5D 显微操作设备示例

在此示例中，SG-1730 抓取系统安装为末端执行器。例如，对于操作移液管、千分尺或显微注射器，它可以很容易地被其他机械或电子探针替换。

模块化 6D 定位系统示例

这种具有六个自由度的示例性定位系统对于X射线偏转领域中的应用是有用的，其中需要小占地面积，同时必须保持大行程范围。两个角位移台形成一个欧拉摇篮，具有一个共同的旋转中心，如上图中的绿色球体所示。角位移台顶部的旋转轴允许连续旋转。下面的 XYZ 系统可以在可寻址体积内自由定义公共旋转中心。如果应用需要 X 和 Y 轴上更大的行程范围，则可以将 CLS-5252 位移台轻松更换为 CLS-5282，后者的行程范围增加了 20 毫米。由于 SmarAct 模块化系统内部的互兼容性，系统的高度保持不变。

安装配件

光学面包板适配器和底板

SmarAct公司-模块化系统插图3多种光学面包板适配器可用于将定位系统固定到您现有的光学平台或基于面包板的实验装置上。该产品组合包括不同尺寸和形状的适配器，完美匹配 SLC 和 CLS 系列相应的线性纳米位移台。适配器的安装孔图案允许安装不同尺寸的线性位移台和旋转台，同时还为电缆管理夹提供锚定点。

垫片

SmarAct公司-模块化系统插图4垫片具有与相应线性纳米位移台相同的外部尺寸。它们可以直接安装在面包板适配器上、平台顶部以及彼此顶部。

支架

SmarAct公司-模块化系统插图5支架允许将线性位移台、旋转台或角位移台垂直安装到其他平台或直接安装到面包板适配器上。有多种不同的尺寸可供安装 SLC 和 CLS 线性纳米位移台、SR 旋转台以及不同尺寸的 CGO 角位移台。

支架

SmarAct公司-模块化系统插图5支架允许将线性位移台、旋转台或角位移台垂直安装到其他平台或直接安装到面包板适配器上。有多种不同的尺寸可供安装 SLC 和 CLS 线性纳米位移台、SR 旋转台以及不同尺寸的 CGO 角位移台。

转接板和夹具

SmarAct公司-模块化系统插图6堆叠线性位移台或安装直角支架或旋转台时，需要适配器板和夹具。夹具的形状取决于所用线性位移台的长度和安装孔图案。有用于将直角支架安装在线性位移台上或用于安装两个彼此垂直的线性位移台的夹具。

恒力弹簧

SmarAct公司-模块化系统插图7当垂直方向使用时，恒力弹簧组件可补偿位移台上的静载荷。每个组件都包括一个连接到支架上作为弹簧锚点的适配器和一个安装到垂直位移台前部的适配器板。

电缆管理

SmarAct公司-模块化系统插图8SmarAct 模块化系统还包括用于电缆管理的夹具。提供各种尺寸的夹具，并经过优化以牢固地固定一定数量的不同直径的电缆。

相关产品

CHS-3232-1D-5-高负载纳米位移台

非常紧凑的高负载纳米位移台，配备可更换的驱动单元，垂直行程范围为 5 毫米，能够处理高达 5 N 的有效负载。⇒

CHS-5237-1D-10-高负载纳米位移台

配备可更换驱动单元的高负载纳米位移台，可提供 10 毫米的垂直行程和高达 10 N 的有效负载处理能力。⇒

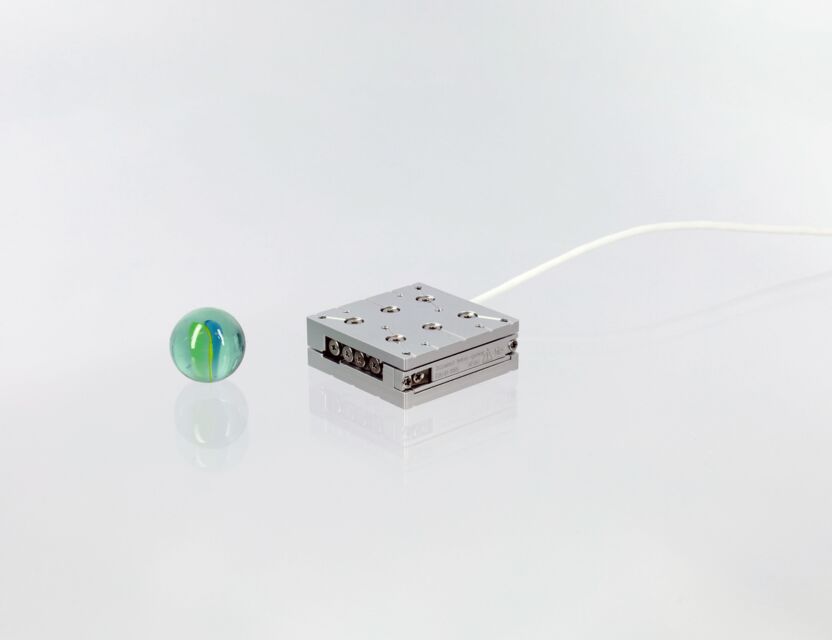

CLS-3232-带EDU的线型纳米位移台

 CLS-32 线性位移台的占地面积仅为 32 x 32 毫米，行程范围为 21 毫米。它能够处理高达 30 N 的有效负载。⇒

CLS-3252-带EDU的线型纳米位移台

CLS-32 系列的中型位移台，提供 31 毫米的行程，同时占地面积仅为 32 x 52 毫米。它能够处理高达 30 N 的有效负载。⇒

CLS-3282-带EDU的线型纳米位移台

CLS-32 系列中较长的纳米位移台，提供 51 毫米的行程，同时占地面积仅为 32 x 82 毫米。它能够处理高达 30 N 的有效负载。⇒

CLS-5252-带EDU的线型纳米位移台

较小的 CLS-52 线性位移台的占地面积为 52 x 52 毫米，行程范围为 31 毫米，孔径直径为 9 毫米。此外，它能够处理高达 20 N 的有效载荷。⇒

CLS-5282-带EDU的线型纳米位移台

较大的 CLS-52 线性位移台的占地面积为 52 x 82 毫米，行程范围为 51 毫米，通光孔径直径为 9 毫米。此外，它能够处理高达 20 N 的有效负载。⇒

CLS-92152-带EDU的线型纳米位移台

较大的 CLS-92 线性位移台的占地面积为 152 x 92 毫米，行程范围为 103 毫米。此外，它能够处理高达 20 N 的有效负载。⇒

CLS-9292-带EDU的线型纳米位移台

较小的 CLS-92 线性纳米位移台的占地面积为 92 x 92 毫米，行程范围为 63 毫米。此外，它能够处理高达 20 N 的有效负载。⇒

SR-3211-旋转台

SR-3211 旋转台旨在轻松安装到 CLS-32 系列的线性压电位移台上。⇒

SR-5014-旋转台

微传感器的集成使旋转台 SR-5014 成为 SmarAct 产品线中具有成本效益的闭环旋转定位器。⇒
